CJYWT-□-□-□ 系列全数字水轮机调速器，是我公司针对冲击式水轮机组的特点，开发出来的新一代调速器。

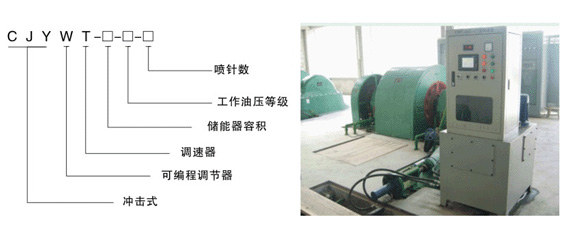

型号说明
主要特点
1.该系统对喷针和折向器采用并联控制方式，该控制方式调节品质好，可靠性高。
2.对多喷嘴和折向器的水轮机，可以任意选喷针和折向器投入运行，并可安排的程序带负荷进行切换，以保证冲击式水轮机工况最优。
3.负载智能式变结构PID调节规律，能使机组适应电网的各种恶劣变化。即负载实时监控电网负载泼动情况，能在电网发生变化时，自动选择最优调节规律及调节参数，保护机组安全，并使机组始终工作于最夹状态。
4.采用PWD脉宽调制输出。
主要技术指标及参数
技术性能
本调节器技术性能符合国家“水轮机调速及油压装置技术条件” GB/T9652.11997的要求，主要性能指标如下：
* 比例系数P： 0.5- 20 * 人工死区E：0.1%
* 积分系数I：0.05 101/s * 机频、 网频信号电压：AC0.3V 110V
* 微分系数D：0.5S * 工作油压（高油压）：14.5 16MPa
* 频率给定Fg：45- 55 IIz * 平均故障间隔时间：大于8000 小时
* 功率给定Pg：0 100% * 调速器抗油污能力：滤油精度< 80 μm
* 永态转差系数BP： 1- 10%
供电电源
* 厂电交流电源： ~220V ± 10%，50HZ * 厂用直流电源： 220V ± 10%
液压随动系统主要参数
液压原理图
|
