CAMS组态软件
综合自动化管理系统CAMS组态软件

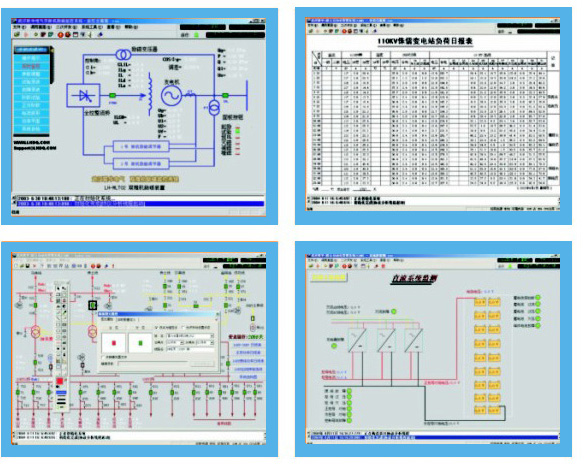

CAMS综合自动化系统是由联宇工程技术有限公司研制开发的一套电力系统、水电厂、水利系统实时监控平台。它是基于windows98/NT/2000/XP操作系统的组态软件。

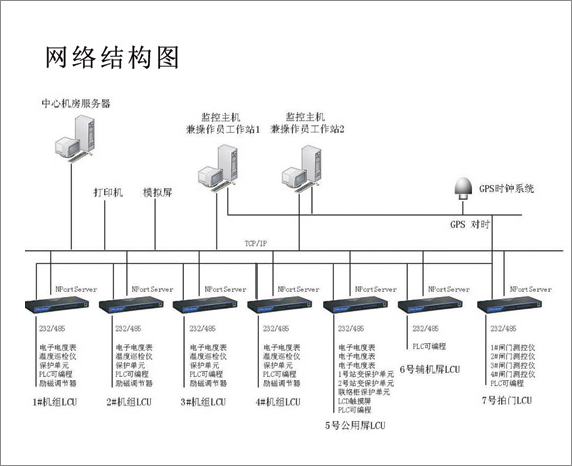

CAMS稳定可靠、快速高效、扩展性强、兼容性好、操作方便，具有美观方便，完善的人机界面，开发及表达工具。提供全面的图形、曲线/棒图、统计分析、事件报警/记录的支持。能与企业信息管理系统、调度自动化系统、水情监测系统等自动化系统进行连接。
UT2003微机保护装置
UT-CD02差动测控保护单元
1.差动速断保护；
2.比率差动保护；
3.CT短线闭锁；
4.非电量保护；
5.网络与通讯接口。
本装置与外部有一种通讯方式：Canbus(或RS485)网络接口可选。
UT-B02变压器后备保护单元功能
1. 测量功能：测量三相电流、电压、有功功率、无功功率和频率及零序电池，电压。
2. 复合电压闭锁方向过流二段保护。通过控制字选择是否经复合电压闭锁，是否带方向。
3. 接地保护。
4. 间隙零序过流保护。
5. 主要中性点不接地/零过压保护。
6. 过负荷保护。
7. PT断线闭锁。
8. 网络与通讯接口。
本装置与外部有一种通讯方式：Canbus(或RS485)网络接口可选。
UT-F02发电机后备保护单元功能
1. 测量功能：能测量三相电流、电压、有功功率、无功功率、频率及零序电流、电压。
2. 复合电压闭锁方向过流二段保护；通过控制字选择是否经复核电压闭锁，是否带方向。
3. 定子单相接地。
4. 发电机转子一点接地保护。
5. 过电压保护。
6. 过负荷保护。
7. 发电机失磁保护。
8. PT断线闭锁。
9. 负序过电流保护。
10. 网络与通讯接口。
本装置与外部有一种通讯方式：Canbus(或RS485)网络接口可选。
UT-XL02线路测控保护单元
1. 测量功能：测量三相电流、电压、有功功率、无功功率和频率及零序电流、电压。
2. 低电压闭锁方向过流二段保护。通过控制字来分别设置每一段保护是否带低电闭锁及方向闭锁。
3. 零序电流保护功能。
4. 三相一次自动重合闸功能。可通过控制字选择不检定、检无压或检同期三种方式。
5. 后加速保护功能。
6. PT断线闭锁。
7. 网络与通讯接口。
本装置与外部有一种通讯方式：Canbus(或RS485)网络接口可选。
UT-M02电动机保护单元
1. 测量功能：测量三相电流、电压、有功功率、无功功率、频率及零序电流、电压。
2. 电流速断保护。
3. 反时限过流保护。
4. 低电压保护。
5. 转子一点接地保护。
6. 过负荷保护。
7. 零序电流保护
8. 网络与通讯接口。
本装置与外部有一种通讯方式：Canbus(或RS485)网络接口可选。
UT-DR02电容测控保护单元
1. 测量功能：测量三相电流、电压、有功功率、无功功率、频率及零序电流、电压。
2. 过电流保护。
3. 过电压保护。
4. 欠压保护。
5. 不平衡电源保护。
6. 不平衡电压保护。
7. Pt断线闭锁。
8. 网络与通讯接口。
本装置与外部有一种通讯方式：Canbus(或RS485)网络接口可选。
UT-XL11高压线路保护单元功能
1. 三段相间距离保护。
2. 三段接地距离保护。
3. 四段零序电力保护。
4. 自动重合闸。
5. 多种原理综合选相。
6. 系统振荡闭锁。
7. 网络与通讯接口。
本装置与外部有一种通讯方式：Canbus(或RS485)网络接口可选。
UT-ZH01综合测控单元
1. 24路开关量变位遥信，开关量输入电压为DC220V/24V光电隔离输入。
2. 4路交流电流量、9路交流电压量及2路温度、1路直流电压测量。
3. 10路遥控分合，出口为空接点。
4. 遥控事件记录。
5. 配有RS232/RS485通讯接口。
UT-BZT厂用电备自投单元功能
1. 监控两条线路电流，线路及母联开关、隔离开头位置。
2. 当投运线路的线电压低于启动定值时，跳开线路开关并合上备用线路开关（明备用）或跳开本线路开关并合上线联开关（暗备用）。
3. 网络与通讯接口。
本装置与外部有一种通讯方式：Canbus(或RS485)网络接口可选。
JYWT-□-□系列数字式高油压调速器

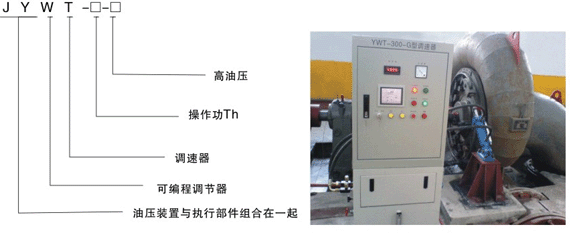

型号说明 ：
特点：
1.该调速器系统机构简洁合理，运行稳定可靠，技术性能指标优良，便于维护修理，机械液压随动系统采用标准的工业液压元件组成，运行可靠，维护简单。
2.采用皮囊式蓄能器，由于油气隔离，不需补气也可长期工作，减少调速器运行时日常维护工作量。
3.调速器具有多种运行模式，如频率调节、开度调节、水位控制和功率调节等。能适合不同工况的要求。
4.设有电器开度限制，操作灵活，运行可靠。且易于实现自动-手动的无条件、无忧动转换。
5.具有与上机位的通讯接口，便于实现电站计算机控制。
JYWT-□-□-□系列数字式高油压调速器
技术性能：
本调速器技术性能符合国家“水轮机调速器及油压装置技术条件”GB/T9652.11997的要求，主要性能指标如下：
* 转速死区i<0.08%
* 备用电源切换，手自动切换时导水叶开度变化<±1%
* 导叶静态特性曲线非线性度<3%
* 机组带稳定符合运行时，导叶波动<±1%
* 甩负荷时，导叶接力器不动时间tp<0.2秒
* 调速器无故障运行时间MTBT≮18000小时
* 机组自动空载摆动值△f<±0.25%
* 调速器抗油污能力：滤油精度<80μm
供电电源：
厂用交流电源~220V±10%。50HZ 厂用直流电源220V±10%

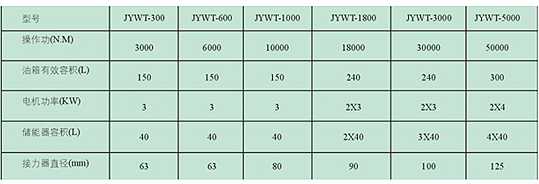

液压随动系统主要参数：
|
