我公司生产的励磁系统遵照最新版IEC标准和GB标准及DL标准。
调节器采用专用硬件平台，自行研制设计专用的微机励磁控制系统，智能化的附加控制功能, 完全电气隔离智能检测监控单元，友好人机界面，双输入信号（功率加频率）PSS功能，独立双微机自动通道、双手动通道，前置测量通道和后置输出通道完全独立隔离，双路完独立的电源供电系统，保证调节控制装置供电的可靠性。
功率部分采用并联风道设计，双冷却风机备用，低噪声高可靠性风机，高耐压的专用可控硅脉冲触发变压器，强触发方式，物理均流。
灭磁及过电压保护装置采用灭磁开关+线性(非线性)灭磁电阻方式，过电压保护回路可以使灭磁电阻（YMR）并接于转子两端，限制转子两端的正相过电压，并吸收过电压能量；机组滑差运行过程中，灭磁电阻会吸收异步运行是转子储能保护发电机转子。
.jpg)
励磁系统运行特性：
高可靠性
高实用性
良好的适应性
最小的维护需求
响应度快
良好的调节特性
设备所用所有元器件均符合ISO9001:2000质量标准及IEC、EN、DIN、VDC、IEEE421的要求。
针对农村水电站（小型水电站）
励磁电流最大为400安培的解决方案。
应用范围：
农村水电站以及小型工业发电厂，以及对现有电厂的改造升级。
主要技术标准：
GB/T10585-89中小型同步电机励磁系统基本技术要求。
优势：
采用DSP32位微处理器，响应速度快
自动化程度高
调试和操作的远方、就地控制
界面易于用户化，操作简便
线性电阻灭磁，对主机实行严格保护
高性价比
针对中型水电站
励磁电流最大为2000安培的解决方案
应用范围：
中型发电厂，以及对现有电厂的改造升级。
主要技术标准：
GB/T 7409.3-1997同步电机励磁系统大、中型同步电机励磁系统技术要求。
DL/T 583-2005 大中型水轮发电机静止整流励磁系统及装置技术条件。
DL/T 489-92 大中型水轮发电机静止整流励磁系统及装置试验规程。
优势：
DSP双核结构，响应速度快
黑启动能力，利用剩磁启动
励磁系统采用不可控整流，因此du/dt低
非线性电阻灭磁，灭磁时间短，速度快
双通道+手动通道设计，极大提高系统可靠性
多功率柜设计，物理均流
风冷或热管散热，散热效果明显

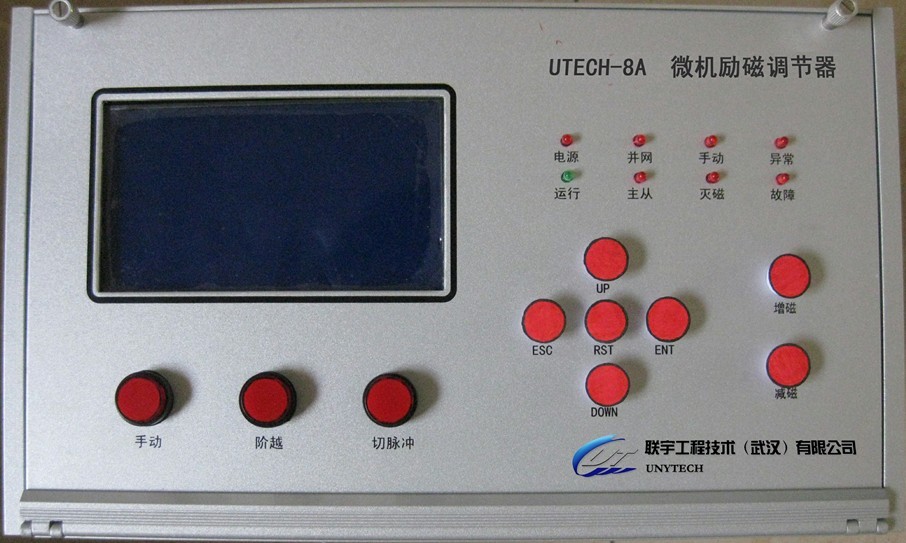

UTECH-8A微机励磁调节器
产品特性：
32位DSP核心处理器；
长期积累的容错控制专家系统；
通过国家三级抗扰度电磁兼容（EMC）性能测试；
PID+PSS控制，自动模式调节规律P、PI、PID可选；
基于IEEE PSS2A模型的（功率加频率型）PSS，无反调，能够有效地抑制各种低频振荡；
数字余弦移相技术，移相角度10～150度；
16位36点交流采样，数字滤波，电压测量单元的时间常数小于1ms；
16位D/A输出接口，全面满足国标和国网公司对PID、PSS模型辨识及性能检测的要求；
配置以昆仑通态一体式电脑为主体的励磁监控单元，通过现场总线技术对励磁系统各单元进行综合控制和管理，实现运行状态的在线显示，参数在线修改、通讯、试验和故障录波、故障检测等；
强大的故障录波功能，完整记录并保存故障前600s，故障点，故障后600s的数据和状态；
采用高性能开关电源，适用于励磁系统在线尖峰，中频波形畸变，电压扰动范围大时可靠工作，且交直流可互换使用；
远方/现地选择调节控制，互锁除灭磁开关跳闸外的软硬件控制信号；
远方控制可接受无源节点信号，也可接受数据（电压、无功、功率因数）设定控制；
自动停机（并网自动减无功到零，解列回空载电压或灭磁）功能（软硬件开关）；
恒无功/恒功率因数功能（软硬件开关，远程/现地设置目标值）；
硬件模块化，可以方便升级和扩展；
软件标准化，外部特性向上兼容，可以升级和扩充；
各项技术指标满足或优于国标和行业标准；
接插式设计，便于拆换，非常适合电站升级改造。
|
